成果简介：
电容成像检测技术是基于电容边缘效应耦合电场的无损检测技术，主要针对非金属材料、复合材料以及含非金属包覆层的金属材料表面缺陷检测难题研发。
设备成本低，检测过程无辐射危害，不需耦合剂，单边检测，借助缺陷对电容探头边缘电场的扰动，可同时实现非金属材料内部及表面缺陷、非金属包覆层下金属材料表面缺陷的在役检测检测。
技术特点及技术指标：
设备成本低，检测过程无辐射危害，不需耦合剂，单面检测，可同时实现非金属材料内部及表面缺陷、非金属包覆层下金属材料表面缺陷的在役检测。
检测仪器功能：缺陷成像检测与老化参数测量；
成像检测和老化参数检测数据采集率：≥5 点/秒；
缺陷检测准确度：≥90%；
老化探头标定后电容测量误差：＜10%；
探头线缆长度 20m以内时，线缆扰动误差：＜10%。非金属材料穿透深度：150mm（玻璃纤维复合材料）
应用领域：
电容成像技术可实现非导电复合材料表面与内部体积型缺陷检测、渗水、脱粘、分层、微小缺陷扩展、老化及带大厚度带保温、复合层的导体表面缺陷检测等。
适用领域：核电、航空航天、石油化工等。
投入需求：
1 、成熟产品，直接生产销售。2、特殊工况需求，合作进行适应性改进与研发。

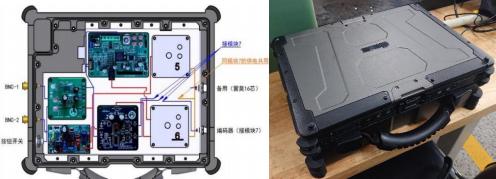

（a）检测样机内部组成 (b)检测样机实物
多功能一体化电容成像检测样机

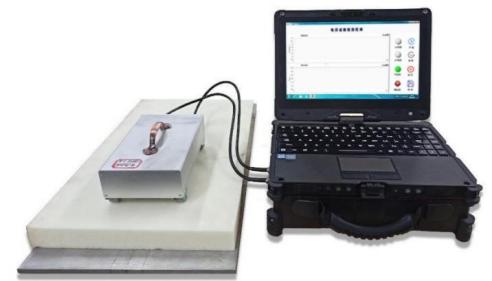

检测仪器检测作业示意图
(a)渗水检测 （b）渗水检测结果
玻璃钢罐渗水检测

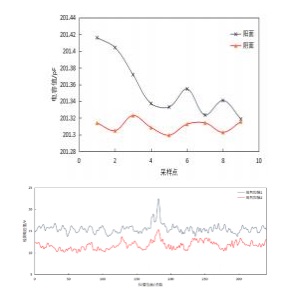

玻璃钢储罐老化评估
专利授权及申请情况：
1、国家发明专利：基于电容耦合效应的无损检测成像装置（授权）
2、国家发明专利：基于单对电极电容成像检测技术的非导电材料开口缺陷宽度方向尺寸量化方法（授权）
3、国家发明专利：基于单对电极电容成像检测技术提离效应的缺陷判别方法（授权）
4、国家发明专利：一种基于多对电极电容成像检测技术判别非导体缺陷深度的方法（授权）
成果受资助及获奖情况：
1、国家自然科学基金面上项目，52075549，玻纤复合材料修复结构电容-涡流双模 式无损检测方法研究，2021-01 至 2024-12；
2、国家自然科学基金面上项目，51675536，绝缘/带绝缘包覆油气管道多电极电容 分层直接成像无损检测技术研究，2017-01 至 2020-12
3、青岛市科学技术进步奖，一等奖，能源装备电磁耦合智能安全检测关键技术与 工业应用，2020；
4、山东省科学技术进步奖，二等奖，复杂工况结构缺陷智能电磁成像检测关键技 术及工业应用，2021；
技术成熟程度： 已在产业中应用
拟合作方式： ☑合作开发
